I.O.T製/GEMU社製のダイヤフラムバルブ、無滞留バルブ、3A規格アクセサリーを製造・販売しております

分岐バルブ(T型バルブ)

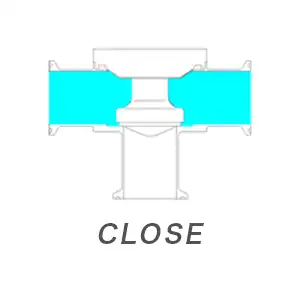

  • 閉じた時

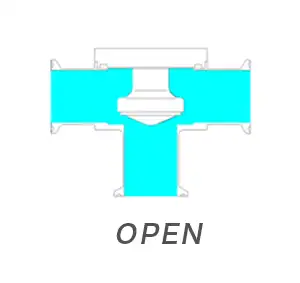

  • 開いた時
  • サンプリングバルブに最適
  • 分岐の入口にシール部があり、T型バルブの大きな問題点である分岐管内における流体の置換にかかわる様々な問題が起こらない

選定表

型式選定表

分岐バルブ(T型バルブ)型式一覧

基本型式
吐出口径 手動弁(M) 自動弁(A)
15A SD-T-15 M SD-T-15 A
1.0S 25A SD-T-25 M SD-T-25 A
1.5S 40A SD-T-40 M SD-T-40 A
2.0S 50A SD-T-50 M SD-T-50 A
2.5S 65A SD-T-65 M SD-T-65 A
3.0S 80A SD-T-80 M SD-T-80 A
吐出側継手
へルール 1
フランジ 2
接液部仕上
バフのみ 1
バフ+電解研磨 2
コーティング 3
動作モニタ
なし 0
リミットスイッチ E
近接スイッチ SE

分岐バルブ(T型バルブ)寸法例

15A 分岐バルブ(T型)標準寸法

15A 分岐バルブ(T型)標準寸法
  • 左:手動弁 右:自動弁
手動弁
口径 基本型式 L A B
15A SD-T-15 M 34 50 76
自動弁
口径 基本型式 L A B
15A SD-T-15 A 34 50 98

1.2~2.0S(T型)標準寸法

1.2~2.0S(T型)標準寸法
  • 左:手動弁 右:自動弁
手動弁
口径 基本型式 L A B
1.0S SD-T-25 M 48 68 93
1.5S SD-T-40 M 53 68 99
2.0S SD-T-50 M 62 73 105
自動弁
口径 基本型式 L A B
1.0S SD-T-25 A 48 68 126
1.5S SD-T-40 A 53 68 132
2.0S SD-T-50 A 62 73 138
  • 2.5S~3.0Sはお問い合わせください。
  • L、A寸法は変更可能です。お問い合わせください。

分岐バルブ(T型バルブ)のオーダーインフォメーション

価格:基本型式、吐出側継手、接液部仕上げ、動作モニタ等のお客様のご要望にあった仕様によりお見積もり差し上げます。
お問い合わせの際に詳細をご連絡ください。
