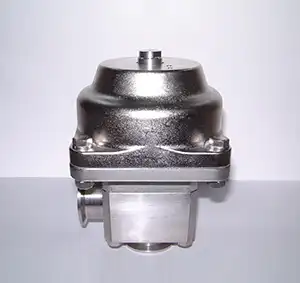

アングルバルブ(L型バルブ)

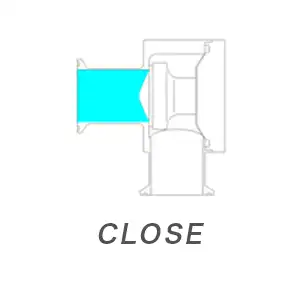

  • 閉じた時

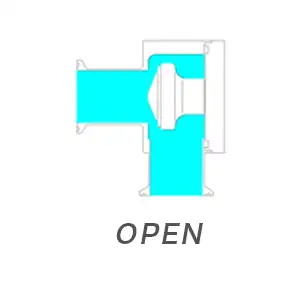

  • 開いた時
  • エルボとバルブが一体化されていて、省スペース
  • ユースポイント用バルブに最適
  • タンク取出口がへルールの場合、タンクボトムバルブとしても利用可能

選定表

型式選定表

アングルバルブ(L型バルブ)型式一覧

基本型式
吐出口径 自動弁 手動弁
8A SD-B(BC)-8 A SD-B(BC)-8 M
10A SD-B(BC)-10 A SD-B(BC)-10 M
15A SD-B(BC)-15 A SD-B(BC)-15 M
1.0S 25A SD-B(BC)-25 A SD-B(BC)-25 M
1.5S 40A SD-B(BC)-40 A SD-B(BC)-40 M
2.0S 50A SD-B(BC)-50 A SD-B(BC)-50 M
2.5S 65A SD-B(BC)-65 A SD-B(BC)-65 M
3.0S 80A SD-B(BC)-80 A SD-B(BC)-80 M
B:洗浄ポートなし BC:洗浄ポート付
吐出側継手
へルール 1
フランジ 2
接液部仕上
なし 0
バフのみ 1
バフ+電解研磨 2
PFAコーティング 3
動作モニタ
なし 0
リミットスイッチ E
近接スイッチ SE

アングルバルブ(L型バルブ)寸法例

15A アングルバルブ標準寸法

15A アングルバルブ標準寸法
  • 左:手動弁 右:自動弁
手動弁
口径 基本型式 L A B
15A SD-L-15 M 50 34 76
自動弁
口径 基本型式 L A B
15A SD-L-15 A 50 34 98

1.0S~2.0S アングルバルブ標準寸法

1.0S~2.0S アングルバルブ標準寸法
  • 左:手動弁 右:自動弁
手動弁
口径 基本型式 L A B
1.0S SD-L-25 M 68 48 93
1.5S SD-L-40 M 68 53 99
2.0S SD-L-50 M 73 62 105
自動弁
口径 基本型式 L A B
1.0S SD-L-25 A 68 48 126
1.5S SD-L-40 A 68 53 132
2.0S SD-L-50 A 73 62 138
  • 2.5S~3.0Sはお問い合わせください。
  • L、A寸法は変更可能です。お問い合わせください。

アングルバルブ(L型バルブ)のオーダーインフォメーション

価格:基本型式、吐出側継手、接液部仕上げ、動作モニタ等のお客様のご要望にあった仕様によりお見積もり差し上げます。 お問い合わせの際に詳細をご連絡ください。
