アングルシートバルブ 554型
- ポリアミド製アクチュエータを搭載
- 耐食性に優れたポリアミド製アクチュエータは特殊な周囲環境（例：薬液の噴霧）にもご利用いただけます。
- 他の型式に比べて廉価です。
アングルシートグローブバルブ 554型
| アクチュエータ | 空気圧作動式 554B型：8A/10A/15A：NC（1） 554型：15A～3S：NC（1）、NO（2）、DA（3） |
||||||
|---|---|---|---|---|---|---|---|
| 適用流体 | 8A/10A/15A：空気、水、その他非危険流体 15A～3S：蒸気、空気、水、油、その他非危険流体（600cSt以下） |
||||||
| 使用温度 | -10～180℃（凍結不可） | ||||||
| 使用圧力 | 8A/10A/15A：Max. 1.0Mpa 15A～3S：Max. 1.6Mpa（蒸気使用時：1.0MPa） |
||||||
| 接液部材質 |
|
||||||
| 配管接続 | JIS Rc、平行ねじ、突き合わせ溶接等 |
- NC：ノーマルクローズ（常時閉型）
- NO：ノーマルオープン（常時開型）
- DA：ダブルアクティング（複作動型）
554型 対応サイズ
| 呼び径 | Cv値 | d | φD | H | L | 質量（kg） |
|---|---|---|---|---|---|---|
| 8A | 2.1 | G1/4 | 43 | 82 | 65 | 0.3 |
| 10A | 2.8 | G3/8 | 43 | 82 | 65 | 0.3 |
| 15A | 2.8 | G1/2 | 43 | 82 | 65 | 0.3 |
| 呼び径 | Cv値 | d | φD | H | L | 質量（kg） |
|---|---|---|---|---|---|---|
| 15A | 6.2 | Rc1/2 | 72 | 155 | 65 | 0.9 |
| 20A | 11.6 | Rc3/4 | 96 | 192 | 75 | 1.6 |
| 25A | 17.6 | Rc1 | 96 | 192 | 90 | 1.8 |
| 32A | 26.7 | Rc1 1/4 | 168 | 287 | 110 | 5.1 |
| 40A | 47.6 | Rc1 1/2 | 168 | 293 | 120 | 6.0 |
| 50A | 82.5 | Rc2 | 168 | 301 | 150 | 6.9 |
| 65A | 125.3 | Rc2 1/2 | 168 | 313 | 190 | 8.5 |
| 80A | 185.6 | Rc3 | 168 | 330 | 220 | 10.1 |
- 上記は標準品のデータ
アクチュエータサイズ
| アクチュエータコード | ピストンサイズ | 流れ方向 | A | B |
|---|---|---|---|---|
| B | φ30mm | A |  |
 |
| 0 | φ50mm | A | ||
| 1 | φ70mm | A | ||
| 2 | φ120mm | A | ||
| 3※ | φ50mm | B | ||
| 4※ | φ70mm | B |
- ノーマルクローズのみ

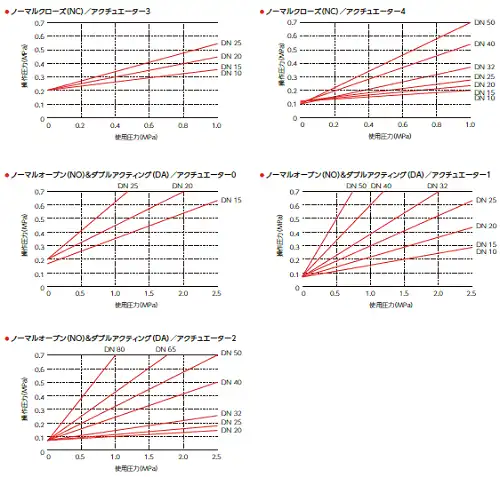

操作圧力-使用圧力チャート
以下のチャートは、操作圧力と使用圧力の関係を示したものです。実際の使用圧力は本体材質、接続、流体温度等により変わります。
| 呼び径 DN |
最高使用圧力 Mpa | 操作圧力 Mpa | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| アクチュエータコード | アクチュエータコード | |||||||||||
| B | 0 | 1 | 2 | 3 | 4 | B | 0 | 1 | 2 | 3 | 4 | |
| 8A | 1.0 | ‐ | ‐ | ‐ | ‐ | ‐ | 0.4～0.8 | ‐ | ‐ | ‐ | ※1 | ※2 |
| 10A | 1.0 | ‐ | ‐ | ‐ | ‐ | ‐ | 0.4～0.8 | ‐ | ‐ | ‐ | ||
| 15A | 1.0 | 1.2 | 2.5 | ‐ | 1.0 | 1.0 | 0.4～0.8 | 0.48～0.7 | 0.55～0.7 | ‐ | ||
| 20A | ‐ | 0.6 | 2.0 | 2.5 | 1.0 | 1.0 | ‐ | 0.48～0.7 | 0.55～0.7 | ‐ | ||
| 25A | ‐ | 0.25 | 1.0 | 2.5 | 1.0 | 1.0 | ‐ | 0.48～0.7 | 0.55～0.7 | 0.4～0.7 | ||
| 32A | ‐ | ‐ | 0.7 | 2.0 | ‐ | 1.0 | ‐ | ‐ | 0.55～0.7 | 0.4～0.7 | ||
| 40A | ‐ | ‐ | 0.45 | 1.2 | ‐ | 1.0 | ‐ | ‐ | 0.55～0.7 | 0.4～0.7 | ||
| 50A | ‐ | ‐ | 0.3 | 1.0 | ‐ | 1.0 | ‐ | ‐ | 0.55～0.7 | 0.4～0.7 | ||
| 65A | ‐ | ‐ | ‐ | 0.7 | ‐ | ‐ | ‐ | ‐ | ‐ | 0.5～0.7 | ||
| 80A | ‐ | ‐ | ‐ | 0.5 | ‐ | ‐ | ‐ | ‐ | ‐ | 0.5～0.7 | ||
- 赤字は標準品（ノーマルクローズ）
- 1 最低操作圧力はグラフ参照 最高操作圧力は0.7MPa
- 2 最低操作圧力はグラフ参照 最高操作圧力は0.7MPa
