アングルシートグローブバルブ 514型
仕様
| アクチュエータ |
空気圧作動式：NC（1）、NO（2）、DA（3） |
| 適用流体 |
蒸気、空気、水、油、その他非危険流体（600cSt以下） |
| 使用温度 |
-10～180℃（凍結不可） |
| 使用圧力 |
Max. 1.6Mpa（蒸気使用時：1.0MPa） |
| 接液部材質 |
| ボディ |
青銅（cast bronze） or SUS14A |
| ダイヤフラム |
PTFE |
| アクチュエータ |
アルミニウム |
|
| 配管接続 |
JIS Rc、平行ねじ、突き合わせ溶接等 |
- NC：ノーマルクローズ（常時閉型）
- NO：ノーマルオープン（常時開型）
- DA：ダブルアクティング（複作動型）
514型 対応サイズ
| 呼び径 |
Cv値 |
d |
φD |
H |
L |
質量（kg） |
| 15A |
6.2 |
Rc1/2 |
71 |
149 |
65 |
0.9 |
| 20A |
11.6 |
Rc3/4 |
96 |
172 |
75 |
1.6 |
| 25A |
17.6 |
Rc1 |
96 |
172 |
90 |
1.8 |
| 32A |
26.7 |
Rc1 1/4 |
164 |
247 |
110 |
4.6 |
| 40A |
47.6 |
Rc1 1/2 |
164 |
253 |
120 |
5.5 |
| 50A |
82.5 |
Rc2 |
164 |
261 |
150 |
6.4 |
| 65A |
125.3 |
Rc2 1/2 |
164 |
273 |
190 |
8.5 |
| 80A |
185.6 |
Rc3 |
164 |
290 |
220 |
9.6 |
アクチュエータサイズ
| アクチュエータコード |
ピストンサイズ |
流れ方向 |
A |
B |
| 0 |
φ50mm |
A |
 |
 |
| 1 |
φ70mm |
A |
| 2 |
φ120mm |
A |
| 3※ |
φ50mm |
B |
| 4※ |
φ70mm |
B |

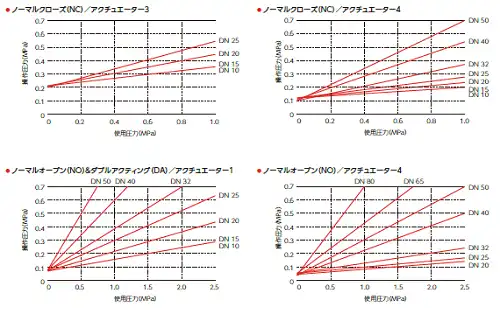

操作圧力-使用圧力チャート
以下のチャートは、操作圧力と使用圧力の関係を示したものです。実際の使用圧力は本体材質、接続、流体温度等により変わります。
呼び径
DN |
最高使用圧力 Mpa |
操作圧力 Mpa |
| アクチュエータコード |
アクチュエータコード |
| 0 |
1 |
2 |
3 |
4 |
0 |
1 |
2 |
3 |
4 |
| 15A |
1.2 |
2.5 |
‐ |
1.0 |
1.0 |
0.47～1.0 |
0.55～1.0 |
‐ |
※1 |
※2 |
| 20A |
0.6 |
2.0 |
2.5 |
1.0 |
1.0 |
0.47～1.0 |
0.55～1.0 |
0.4～0.8 |
| 25A |
0.25 |
1.0 |
2.5 |
1.0 |
1.0 |
0.47～1.0 |
0.55～1.0 |
0.4～0.8 |
| 32A |
‐ |
0.7 |
2.2 |
‐ |
1.0 |
0.47～1.0 |
0.55～1.0 |
0.4～0.8 |
| 40A |
‐ |
0.45 |
1.2 |
‐ |
1.0 |
‐ |
0.55～1.0 |
0.4～0.8 |
| 50A |
‐ |
0.3 |
1.0 |
‐ |
1.0 |
‐ |
0.55～1.0 |
0.55～0.8 |
| 65A |
‐ |
‐ |
0.7 |
‐ |
‐ |
‐ |
‐ |
0.55～0.8 |
| 80A |
‐ |
‐ |
0.5 |
‐ |
‐ |
‐ |
‐ |
0.55～0.8 |
- 赤字は標準品（ノーマルクローズ）
- 1 最低操作圧力はグラフ参照 最高操作圧力は0.7MPa
- 2 最低操作圧力はグラフ参照 最高操作圧力は0.8MPa
