3A規格ヘルールホースアダプター
3A規格 ホースアダプター
- 1個より製造・販売しております。
- ご希望により材料証明書をお付けします。
3A規格 ホースアダプター
下記寸法は、製作実績例です。ご注文後の製作になりますので納期は別途お問い合わせください。3A規格 寸法例一覧（mm）
| サイズ | ホース口 内径φA | ヘルール 内径φB | ホース口 外径φC | L寸 | 図面番号 |
|---|---|---|---|---|---|
| 3A-1/4″ | 4.0 | （4.0） | 7.0 | 30.0 | P05294 |
| 4.53 | （4.53） | 7.5 | 30.0 | P06500 | |
| 3A-3/8″ | 7.5 | （7.5） | 10.5 | 30.0 | P04612 |
| 3A-1/2″ 標準内径 | 2.0 | 9.4 | 3.8 | 30.0 | P02952 |
| 3.5 | 6.5 | 30.0 | P01688 | ||
| 3.8 | 6.0 | 30.0 | P04675 | ||
| 3.8 | 7.0 | 30.0 | P01574 | ||
| 5.0 | 8.0 | 30.0 | P05792 | ||
| 6.0 | 9.0 | 30.0 | P03228 | ||
| 6.0 | 9.4 | 30.0 | P03657 | ||
| 6.4 | 9.7 | 30.0 | P03134 | ||
| 6.5 | 9.7 | 30.0 | P01998 | ||
| 8.0 | 11.0 | 30.0 | P05319 | ||
| 9.4 | 12.7 | 30.0 | P01824 | ||
| 10.5 | 13.0 | 30.0 | P05069 | ||
| 10.5 | 14.0 | 30.0 | P04939 | ||
| 3A-3/4″ | 2.6 | 15.7 | 5.0 | 30.0 | P02702 |
| 2.6 | 5.4 | 30.0 | P04788 | ||
| 3.8 | 7.0 | 30.0 | P01529 | ||
| 6.0 | 8.0 | 30.0 | P01697 | ||
| 6.0 | 9.0 | 30.0 | P01452 | ||
| 6.5 | 9.0 | 30.0 | P02683 | ||
| 7.0 | 11.0 | 30.0 | P02957 | ||
| 9.5 | 12.7 | 30.0 | P03282 | ||
| 10.5 | 13.0 | 30.0 | P02901 | ||
| 13.8 | 17.0 | 30.0 | P01823 |
- 特殊な寸法も製作いたします。
- 少数のご発注も承りますのでお問い合わせください。
その他 寸法例一覧（mm）
下記寸法は、標準品及び製作実績例です。ご注文後の製作になりますので納期は別途お問い合わせください。

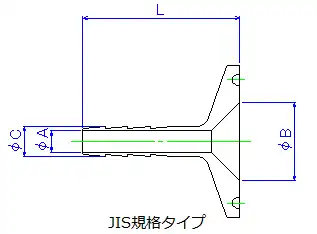

| 型式 | 内径φA | 内径φB | 外径φC | L寸 | 図面番号 |
|---|---|---|---|---|---|
| JIS規格 8A | 3.8 | 10.5 | 7.0 | 35.0 | P01525 |
| 6.5 | 10.5 | 9.7 | 35.0 | P01997 | |
| JIS規格 10A | 6.5 | 14.0 | 8.3 | 35.0 | P03656 |
| 3.8 | 14.0 | 7.0 | 35.0 | P01521 | |
| 10.0 | 15.7 | 13.0 | 35.0 | P05723 | |
| JIS規格 15A | 3.5 | 17.5 | 6.5 | 35.0 | P02662 |
| 4.8 | 17.5 | 7.6 | 35.0 | P01572 | |
| 6.0 | 17.5 | 10.0 | 35.0 | P01522 |
- 特殊な寸法も製作いたします。
- 少数のご発注も承りますのでお問い合わせください。
